48V ηλιακό υβριδικό κύμα ημιτόνου αναστροφέων καθαρό από τον αναστροφέα πλέγματος για το ηλιακό σύστημα με τον ηλιακό φορτιστή MPPT
Περιγραφή:
Ο grid-connected αναστροφέας στέλνει την ενέργεια άμεσα στο πλέγμα, έτσι η συχνότητα και η φάση του πλέγματος πρέπει να ακολουθηθούν, το οποίο είναι ισοδύναμο με μια τρέχουσα πηγή. Φυσικά, μερικοί αναστροφείς έχουν τώρα τη δυνατότητα της χαμηλής τάσης traversal και μπορούν να κάνουν τον κανονισμό PQ.
Ο αναστροφέας από-πλέγματος είναι ισοδύναμος με την καθιέρωση ενός ανεξάρτητου μικρού πλέγματος ισχύος, ελέγχοντας κυρίως την τάση του, η οποία είναι μια πηγή τάσης.
Ο grid-connected αναστροφέας δεν πρέπει να αποθηκεύσει την ενέργεια, αλλά η ενέργεια δεν μπορεί να ρυθμιστεί. Το ποσό φωτοβολταϊκής δύναμης που παράγεται θα σταλεί στο δίκτυο, ανεξάρτητα από εάν άλλοι την θέλουν ή όχι. Το πλέγμα δύναμης δεν το συμπαθεί πάρα πολύ.
Off-network γενικά απαιτεί την ενεργειακή αποθήκευση και δεν στέλνει την ενέργεια στο δίκτυο. Το πλέγμα δύναμης δεν έχει κανένα δικαίωμα να παρεμβει.
Χαρακτηριστικά γνωρίσματα:
Παράμετρος:
| Πρότυπο | 5500P ΤΟΥ | Διευθετήσιμος | |
| Εισαγωγή μπαταριών | |||
| Τύπος μπαταριών Εκτιμημένη τάση εισαγωγής μπαταριών Υβριδικό μέγιστο χρέωσης Ρεύμα χρέωσης |
Σφραγισμένος, πλημμύρα, ΠΗΚΤΩΜΑ, LFP, τριαδικό 48V (ελάχιστη τάση 44V ξεκινήματος) 100A |
√ √ |
|
| Σειρά τάσης μπαταριών Ηλιακή εισαγωγή Μέγιστη ανοιχτή τάση PV PV που λειτουργεί τη σειρά τάσης Σειρά τάσης MPPT Το μέγιστο PV εισάγει το ρεύμα Μέγιστη δύναμη εισαγωγής PV |
40Vdc~60Vdc ± 0.6Vdc (προειδοποίηση Undervoltage/τάση κλεισίματος Overvoltage προειδοποίηση/Overvoltage αποκατάσταση…) 500Vdc 120-500Vdc 120-450Vdc 22A 6000W |
√√ | |
| Μέγιστο PV που χρεώνει το ρεύμα Εισαγωγή εναλλασσόμενου ρεύματος (γεννήτρια/πλέγμα) Μέγιστο ρεύμα χρέωσης κεντρικών αγωγών Εκτιμημένη τάση εισαγωγής Σειρά τάσης εισαγωγής |
100A 60A 220/230Vac Τρόπος κεντρικών αγωγών UPS: (170Vac~280Vac) 土 2% APL τρόπος γεννητριών: (90Vac~280Vac) ±2% |
√√ √√ √√ |
|
| Συχνότητα | 50Hz/60Hz (αυτόματη ανίχνευση) | ||
| Κεντρικοί αγωγοί που χρεώνουν την αποδοτικότητα | >95% | ||
| Χρόνος διακοπτών (παράκαμψη και αναστροφέας) | 10ms (χαρακτηριστική αξία) | ||
| Μέγιστο ρεύμα υπερφόρτωσης παράκαμψης Παραγωγή εναλλασσόμενου ρεύματος |
40A | ||
| Κυματοειδές τάσης παραγωγής Εκτιμημένη τάση παραγωγής (Vac) |
Καθαρό κύμα ημιτόνου 230Vac |
√√ | |
| Εκτιμημένη δύναμη παραγωγής (VA) | 5500 | ||
| Εκτιμημένη δύναμη παραγωγής (W) | 5500 | ||
| Μέγιστη δύναμη | 11000VA | ||
| Ικανότητα μηχανών -φορτίων Φάσμα συχνότητας παραγωγής (Hz) |
4HP 50Hz±0.3Hz/60Hz±0.3Hz |
√√ | |
| Μέγιστη αποδοτικότητα | >92% | ||
| No-load απώλεια | Τρόπος μη εξοικονόμησης ενέργειας: ≤50W τρόπος εξοικονόμησης ενέργειας: ≤25W (χειρωνακτική οργάνωση) | ||
| Γενικό | |||

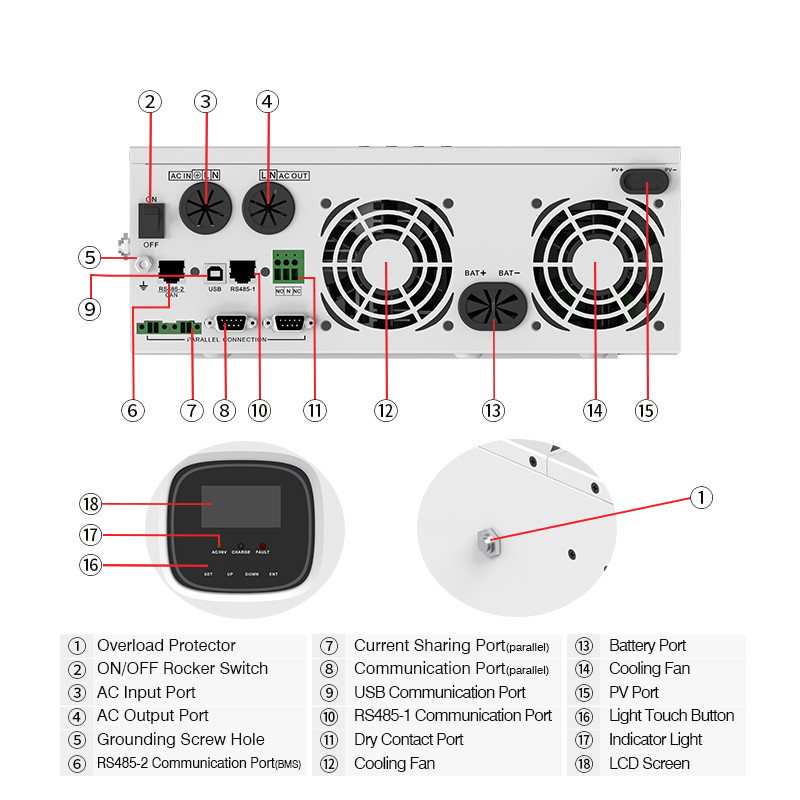

| ⑬ | ⑭⑮ | Αριθμός παράλληλων/διασπασμένων φάσεων | 1-6PCS |
| Πιστοποιητικό | CE (IEC62109-1) /CETL (UL 1741 C22.2 NO.107.1) /FCC/SAA | ||
| Επίπεδο πιστοποίησης EMC | EN61000, C2 | ||
| Λειτουργώντας σειρά θερμοκρασίας | -10°C ~ 55°C | ||
| Σειρά θερμοκρασίας αποθήκευσης Σειρά υγρασίας Διαστάσεις Βάρος (κλ) |
-25°C ~ 60°C 5% σε 95% (σύμμορφη προστασία επιστρώματος) 426mm*322mm*124mm426mm*322mm*124mm 10.5 |

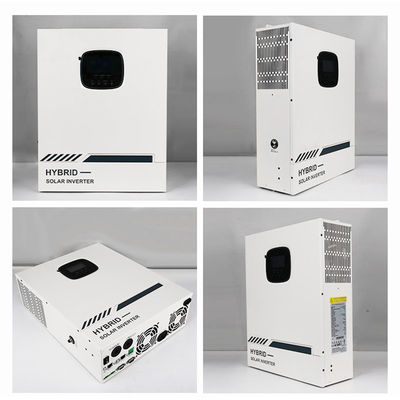

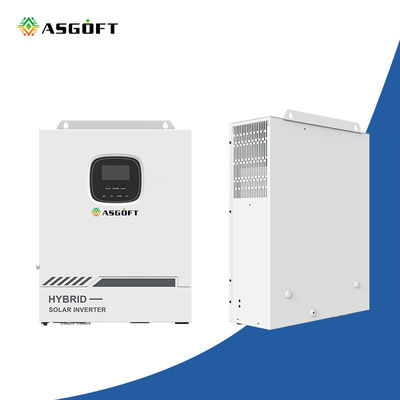

Λεπτομέρειες προϊόντων:
